LiFePO4 & ion lithium

2020-08-03 06:45

LiFePO4

Individu LiFePO4 sel duwe voltase nominal udakara 3.2V utawa 3,3V. Kita nggunakake macem-macem sel ing seri (biasane 4) kanggo nggawe paket batere fosfat zat besi lithium.

• Nggunakake papat sel fosfat besi litium, menehi meh kurang ~ 12,8-14.2 volt nalika wutuh. Iki minangka bab sing paling cedhak sing bakal ditemokake kanggo baterei timbal tradisional utawa bathi AGM.
• Sel fosfat besi litium duwe kepadatan sel sing luwih gedhe tinimbang asam timah, kanthi bagian sekedhik saka bobot.
• Sel fosfat wesi litium duwe kurang Kapadhetan sel tinimbang ion litium. Iki ndadekake wong-wong mau ora gampang diremehake, luwih gampang digunakake, nawakake meh siji-kanggo-siji gantos kanggo paket AGM.
• Kanggo nggayuh kapadhetan sing padha karo sel lithium-ion, kita kudu tumpukan sel fosfat wesi lithium kanggo nambah kapasitas. Dadi bungkus baterei fosfat litium kanthi kapasitas sel ion litium, bakal luwih gedhe, amarga mbutuhake sel liyane podo karo supaya bisa entuk kapasitas sing padha.
• Sel fosfat wesi litium bisa digunakake ing lingkungan suhu sing dhuwur, ing endi sel ion litium ora kudu digunakake ing ndhuwur +60 Celsius.
• Urip baterei fosfat wesi Litium khas yaiku 1500-2000 siklus nganti 10 taun.
• Biasane pack fosfat wesi litium bakal ngisi daya suwene 350 dina.
• Sel asam fosfat litium duwe kaping papat (4x) kapasitas baterei asam timbal.

Litium-ion

Individu Litium-ion sel biasane duwe voltase nominal 3,6V utawa 3,7 volt. Kita nggunakake macem-macem sel ing seri (biasane 3) kanggo nggawe ~ ~ baterai volt 12 liter lithium.

• Kanggo nggunakake sel litium-ion kanggo bank listrik 12v, kita pasang 3 seri supaya entuk 12, volt volt. Iki minangka sing paling cedhak sing bisa tekan voltase nominal baterei asam timah, kanthi nggunakake sel ion litium
• Sel ion litium duwe kapadhetan sel sing luwih dhuwur tinimbang fosfat wesi litium sing dakkandhakake ing ndhuwur. Iki tegese kita nggunakake luwih sithik kanggo kapasitas sing dikarepake. Kapadhetan sel luwih dhuwur yaiku volatilitas sing luwih larang.
• Kaya karo fosfat wesi litium, kita uga bisa nglumpukake sel Lithium-ion podo karo nambah kapasitas ngemas kita.
• Urip baterei baterei Lithium Ion yaiku rong nganti telung taun utawa 300 nganti 500 siklus.
• Biasane pak Lithium-Ion bakal ngisi biaya telung dina.

Voltase Paket

Aku bakal nambah bagean iki adhedhasar saran saka salah sawijining pandherek Facebook.
Alesan kita nggunakake 3 sel kanthi seri kanggo paket batere lithium-ion yaiku voltase. Paket ion lithium 4S duwe voltase dhuwur banget (~ 16.8v) nalika kebak. Beda karo sawetara radio sing mbutuhake voltase luwih akeh tinimbang sisih sisih ngisor lithium-ion pack 3s sing bisa disedhiyakake ing pungkasan kurva voltase. Yen isih pengin nggunakake paket ion lithium 4S, kita kudu nggabungake regulator DC DC, kanggo ngatur output voltase. Utawa, kaya sing dakkandhakake ing paragraf kapindho, kita uga bisa nggunakake sel fosfat zat besi lithium, sing wis kebak 14.2-14.4v. Iki paling apik kanggo radio, nanging waca syarat voltase kanggo radio sampeyan.

Ngisi daya

ngisi fosfat besi litium + sel ion litium mirip banget. Loro-lorone nggunakake pancet-saiki lan banjur voltase konstan kanggo ngisi daya. Yen kita ngomong babagan salah sawijining paket baterei DIY saka saluran, pangisi daya solar utawa desktop biasane ditindakake rong peralatan.

• Pisanan kita duwe voltase lan sumber saiki. Iki bisa dadi Buck luwes, utawa panel solar.
• Sabanjure kita duwe pengontrol daya. Iki ngatur voltase lan saiki voltase / sumber saiki, menehi panganan BMS.
• Pungkasan, BMS ngirim voltase sing wis diatur menyang bungkus kasebut. Uga nyebabake voltase saka sel sing duwe voltase sing luwih dhuwur tinimbang liyane. Iki menehi kesempatan kanggo wong liya. Sanajan ujar Bioenno, aja langsung sambungake sumber sing ora diatur menyang baterei (BMS utawa ora!).

Cuaca kadhemen

Kaya baterei kabeh, kadhemen mengaruhi kemampuan kanggo ion litium utawa sel fosfat besi litium. Dadi, kita kudu nindakake bathi supaya batere ora ngeculake ing ngisor pembekuan. Ngisi baterei minangka salah sawijining sebab sing daklindhungi nalika cuaca dingin. Luwih gampang suhu tetep ing njerone papan perlindungan ing ndhuwur pembekuan, dene tenaga solar utawa generator sampeyan ora ana ing njaba tenda. Siji trick digunakake kanggo njaga sel-sel kasebut ing ndhuwur pembekuan, yaiku lan peralatan radio ing saubeng. Kabeh radio nggawe panas, saéngga watesan (kanggo sawetara tingkat) ventilasi, panas saka radio bakal nghanget ruangan ing baterei. Trik liyane yaiku nggunakake pemanasan tangan kimia ing cedhak utawa ing jero ruang baterei. Intine yaiku nggunakake akal sehat. Amarga kita ngerti ora kudu ngisi baterei ing ngisor pembekuan, pangowahan prasaja saka tumindak operasi bisa gampang Nglacak.

Balancing

Yen sampeyan nggawe paket kanthi sel luwih saka siji sel, sampeyan kudu ngimbangi sel kasebut ing paket utawa ing pangisi daya.
Penting, ora bisa diweruhi amarga ana wong sing bisa nggawe video YouTube utawa blog sing nuduhake sampeyan carane nggawe pack, ora ateges ngerti apa sing lagi ditindakake.
Sisih ngisor, sampeyan kudu ngimbangi sel kanthi manual, utawa ngimbangi sel kanthi aktif. yen sampeyan nggawe salah sawijining proyek paket baterei, lan sampeyan bakal nggunakake pak kasebut nalika ngisi daya lan ngeculake, balancing aktif minangka cara. Ing sisih liya, yen sampeyan nggunakake pek kasebut mung kanggo ngeculake, njupuk menyang lapangan kanggo dituangake, banjur ngisi daya yen sampeyan bali menyang omah, kanthi teknis sampeyan ora butuh balancing nalika ngeculake. Yen sampeyan pengin ngisi sel minangka paket 4s utawa 3s lengkap, sampeyan kudu ngisi imbangan, utawa ngisi daya masing-masing. Mesthine, yen sampeyan nggunakake 18650 baterei, lan pangisi daya sampeyan ngisi daya luwih saka siji sel sekaligus, sampeyan kabeh apik!

Milih BMS

Paragraf ing ngisor iki mung ana gandhengane karo sampeyan sing pengin mbangun paket baterei lengkap. Saiki sampeyan wis maca paragraf ing ndhuwur, sampeyan ngerti voltase antarane ion Lithium lan fosfat besi litium unik. Iki uga tegese BMS sing digunakake kanggo Pack baterei sampeyan khusus kanggo ion litium utawa fosfat wesi litium. Sampeyan bisa nemokake macem-macem papan balancing sing beda ing proyek ing saluran kasebut. Kita milih papan ngimbangi miturut kemampuan sing dibutuhake saka dheweke. Sadurunge milih papan, kita kudu ngerti:

• Pira amps sing pengin ditarik liwat papan
• Pira sel sing seri
• Apa ion litium utawa sel litium fosfat bakal digunakake
• Apa dewan nawakake balancing sel (yen sampeyan nggunakake BMS mesthi entuk siji karo balancing sel)

Yen duwe jumlah kasebut, sampeyan bisa nggunakake kanggo milih BMS sing pas saka supplier sampeyan. Sampeyan ora kudu malah ndeleng rega nganti ngerti syarat sampeyan. Sampeyan uga kudu ngurus penjual eBay lan Alibaba. Asring dheweke menehi label ing papan BMS kanthi kemampuan sing luwih gedhe tinimbang sing diwenehake. Supaya nggunakake pangerten umum sampeyan. Yen aku ngerti, aku bakal narik 15 amps saka BMS, biasane tuku siji saka eBay sing dirating kanggo 30 amps.
Napa liyane sampeyan pengin nggabungake BMS menyang proyek sampeyan? BMS sing apik uga nawakake fitur kasebut:

• Perlindhungan kanthi voltase
• Perlindhungan voltase-ing
• Perlindhungan sirkuit cendhak
• Balancing

Yen wong ngandhani yen ora nggunakake BMS utawa ora ngimbangi ora dibutuhake, mula tanpa ngerteni pangayoman tambahan sing diwenehake BMS. Panganan kanggo dipikirake!

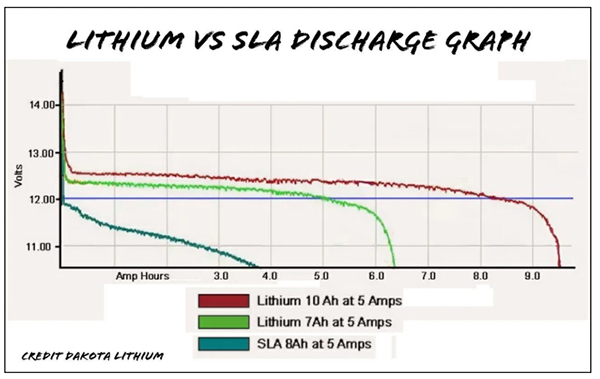

Grafik Lithium vs SLA

Kadhangkala, aku ora nyoba apa-apa, para operator isih tetep khayalan manawa baterei asam timbal sing nduweni kapasitas sing padha ora beda utawa luwih apik tinimbang ion fosfat utawa litium wesi. Iki biasane adhedhasar rega. Kocap omong kosong!
Mangkene sawetara bukti.

• Alesan nomer siji kanggo ora nggunakake baterei asam timbal yaiku bobot. Paket fosfat litium lan litium minangka bagian sekedhik bobot nalika nyedhiyakake kepadatan sel sing luwih gedhe. Iki nerjemahake menyang wektu operasi sing luwih gedhe, utawa kemampuan kanggo nglamar peralatan kita luwih suwe ing lapangan, tanpa nambah ukuran / bobote.
• Bateri asam timah sithik duwe tetes voltase ekstrem ing beban sing abot. Dheweke ora tau dirancang kanggo aplikasi amperage sing dhuwur. Nyatane baterei asam timah cilik sing dirancang kanggo nduwe beban cilik sajrone wektu sing suwe. Nglamar khas 15 20 amps saka radio 100 watt modern, kita ngalami penurunan voltase sing signifikan. Ion litium wesi utawa litium wesi fosfat ora nuduhake tetes voltase sing padha minangka baterei asam timbal. Kasunyatane dilebokake, voltase rada rata nalika ngeculake ion litium lan litium wesi fosfat.
• Salah sijine Ilusi babagan litium-ion utawa ngemot baterei fosfat litium, yaiku "angel diisi". Kasunyatane ngemas ion litium lan litium wesi luwih gampang tinimbang baterei asam timbal, yen kita mung mbukak pikiran. Sing kudu dingerteni yaiku carane akeh sel sing ana ing seri, lan voltase sel-sel individu ing bungkus kasebut. Banjur gunakake nomer kasebut kanggo ngetrapake voltase konstan voltase terus menyang bungkus kasebut. Iki math dhasar! Ora ana voltase apungan utawa apa wae tahap nalika ngisi bungkus fosfat wesi litium utawa litium. Cukup voltase pancet-saiki. Yen baterei tekan ndhuwur kurva voltase, kebak. Ora ngambang, utawa nyerep, .. mung kebak nalika tekan ndhuwur kurva voltase.

Dadi akeh salah informasi ing internet. Ana liyane ing YouTube, sing didorong dening YouTuber sing ora ngerti utawa durung rampung riset. Ora mbanting wong-wong mau, nanging penting kanggo saben kita nganakake riset dhewe. Aku bakal setuju yen ing permukaan katon baterei asam timah luwih murah tinimbang tuku litium-ion utawa pek fosfat wesi litium. Ana pirang-pirang perkara liyane sing kudu dipikirake ngluwihi rega, sing menehi jawaban nyata kanggo pitakonan kasebut. Aku ora nimbang nggunakake baterei asam timbal ing proyek wae. Dadi godhong ion litium lan fosfat wesi. Sing kudu digunakake ing proyek? Mangkene carane aku milih.

• Yen aku nyoba ngleyang ultralight kanthi jarak cukup sithik, ion lithium bisa uga luwih becik. Kapadhetan sel sing luwih gedhe nyedhiyakake wektu sing luwih dawa ing paket sing luwih cilik tinimbang fosfat wesi litium,
• Yen aku nggoleki sing gampang digarap, luwih akeh watt jam sajrone 3S Li-Ion, sing biasane digunakake ing baterei SLA, LiFePO4 minangka pilihan sing luwih apik.
• Yen aku golek investasi paling apik kanggo baterei panyimpenan ing generator solar grid, 1500-2000, siklus nol, lan 10 taun utawa luwih apik tenan.

Kaya dene jagad iki, asil saka proyek kita adhedhasar riset sing ditindakake. Aku kerep banget kritik babagan ora nerbitake akeh video, nanging yen sampeyan nindakake riset lan latar mburi, mokal kanggo mbuwang video crummy lawas saben dina. Mangkono uga para panaliten. Pungkasane, bakal entuk sanget.

Lelungan nganggo baterei Lithium

Aturan ganti saka siji yurisdhiksi menyang liyane kanthi gampang kaya wengi dadi wengi. Ing wayahe misale jek watesan paling abot ing baterei litium ditemokake mabur mlebu utawa metu saka Amérika Lor. Miturut situs web FAA lan TSA, Baterai Lithium kanthi luwih saka 100 watt jam bisa diijini nggawa tas sing ditampa kanthi persetujuan maskapai, nanging diwatesi rong bathi ganti saben penumpang. Baterai litium longgar dilarang ing tas sing dicenthang. Ora FAA utawa TSA uga ora beda apa karo ion litium utawa fosfat wesi litium.
